Vannes à papillon - TILIS

Retour à la gamme

INOX 316

Réducteur manuel

EPR/PTFE
θ +5°/+150°
Fluides alimentaires, boissons, fluides pharmaceutiques et cosmétiques

CORPS FONTE FGSPFA 10 bar (water) / PS (p.84)
TILIS

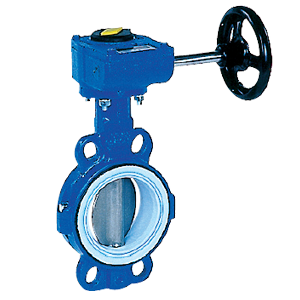

TILIS OREILLES DE CENTRAGE
(1) PS maxi = 6 bar
Raccordement PN 6/10/16/ASA 150
Dn
mm EPR/PTFE Kg
50 149G080799 4.2
65 149G080800 4.7
80 149G080801 4.4
100 149G080790 8.0
125 149G080791 9.3
150 149G080792 10.3
200 149G080782 (1) 16.2
250 149G079617 (1) 14.4
300 149G080783 (1) 35.0

CORPS FONTE FGSPFA 10 bar (water) / PS (p.84)

TILIS

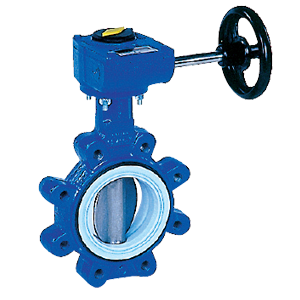

TILIS OREILLES TARAUDEES

(1) PS maxi = 6 bar et PN16
(2) PS maxi = 6 bar et PN10

Raccordement PN 10/16

Dn mm	EPR/PTFE	Kg
50	149G080802	4.0
65	149G080803	4.5
80	149G080804	2.1
100	149G080793	3.7
125	149G080794	11.5
150	149G080795	12.6
200	149G088303 (1)	29.1
250	149G080796 (1)	30.7
300	149G080797 (1)	40.8
200	149G079858 (2)	29.5
250	149G080771 (2)	31.2
300	149G080772 (2)	41.4

Documentations

Fiche technique TILIS

Instructions de montage Tilis
