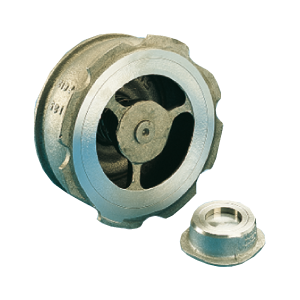

Válvulas de disco - 812

Volver a la gama

812

industria, productos corrosivos, alta temperatura

entre-bridas PN6-10-16-25-40 - ASA 150 - ASA 300

Descripción :

PRESIÓN PFA 40 bar / PS en bar θ 350°
CUERPO : acero inox (304) / DN80-100 (316L)
Entre-bridas con collarín de centrado
OBTURADOR : acero inox 316L por DN 15 a 100 / acero inox 304 para DN superiores
GUÍA : acero inox
DN15 (316L) / DN20 a 100 (304L),
DN125 a 150 (316L) / DN175 a 200 (304)
MUELLE : acero inox

DN		PFA	PS				Cat	Ref.	UV
"	mm	agua	L1	L2	G1	G2	Cat	Ref.	UV
1/2	15	40	40	40	40	40	4.3	149B2420	1
3/4	20	40	40	40	40	40	4.3	149B2421	1
3/4	20	40	40	40	40	40	2	149B2421C2*	1
1	25	40	0	40	40	40	4.3	149B2422	1
1	25	40	40	40	40	40	2	149B2422C2*	1
1^1/4	32	40	40	40	40	40	2	149B2423C2*	1
1^1/4	32	40	40	40	30	40	1	149B2423	1
1^1/2	40	40	40	40	40	40	1	149B2424	1
1^1/4	40	40	40	40	40	40	2	149B2424C2*	1
2	50	40	40	40	20	40	1	149B2425	1
2	50	40	40	40	40	40	2	149B2425C2*	1
2^1/2	65	40	40	40	40	40	2	149B2426C2*	1
2^1/2	65	40	30	40	15	40	1	149B2426	1
3	80	40	25	40	12	40	1	149B2427	1
3	80	40	40	40	40	40	2	149B2427C2*	1
4	100	40	20	40	10	40	1	149B2428	1
4	100	40	40	40	40	40	2	149B2428C2*	1
5	125	40	40	40	28	40	2	149B2429C2*	1
5	125	40	16	40	0.5	28	2	149B2429	1
6	150	40	13	40	0.5	23	1	149B2430	1
6	150	40	40	40	23	33	2	149B2430C2*	1
8	200	16	16	16	16	16	2	149B2431*(1)	1
8	200	40	40	40	17	25	2	149B2432*(2)	1
(1) PN16-ASA150 - (2) PN25/40-ASA300

Documentaciones

Technical datasheet 812_TS_UK

Instrucciones de montaje
